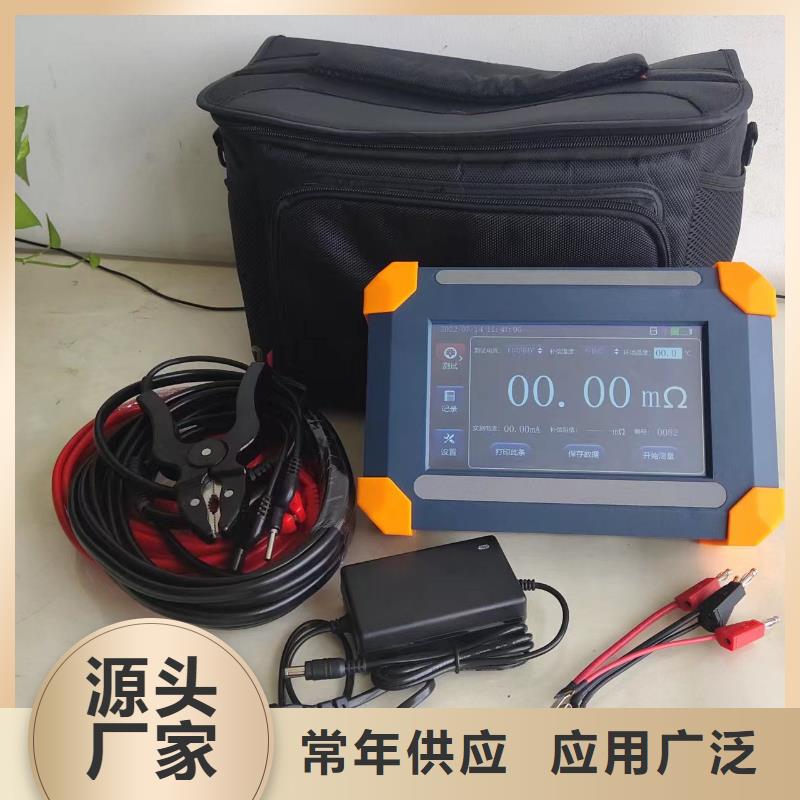

福建厦门直流电阻测试仪绕 产品信息2.1功能特点★ ?体化?案， 轻巧强?， 且重量轻， ?便携带。★ 适?于110 k V电压等级以下的主变和配电变压器的直流电阻测量。★ 本仪器具有单相、三相Y型逐相、三相Y型同测、三相△型逐相等多种测量模式， 覆盖了变压器直阻测量的各种应?场景。★ 整机由?速芯?控制， ?动化程度?， 操作简单。★ 采?全新的电源技术，整机由锂电池供电， 电流档位多， 输出电压?， 充磁快， 节省测量时间， ?输出电流可达20 A， ?输出电压可达20 V， 电阻测量范围可达1 m Ω~ 20 k Ω。★ 具有?动判定充磁结束、?动锁定阻值并具有数据保存功能， ?需??判断。★ 可对需要换挡的变压器进?不停机连续测量。★ 具有?动测量功能， 可根据负载?动选择电流档位。★ 保护功能完善， 能可靠保护反电势对仪器的冲击。★ 具备语?播报功能， 测试完毕后?动播报电阻值。★ 具有能量回收功能， 可快速降流去磁并回收绕组能量， 解除带电?险。★ 背光LCD显示屏， 阳光下更清晰。★ ?带掉电存储功能， 可存储100组历史测试数据， 可随时查阅。★ 配备蓝?接?， ?持BLE 4 . 0协议蓝?传输， 需选配 ?程序。★ 体积?、重量轻、?需额外供电， 适合户外移动作业。

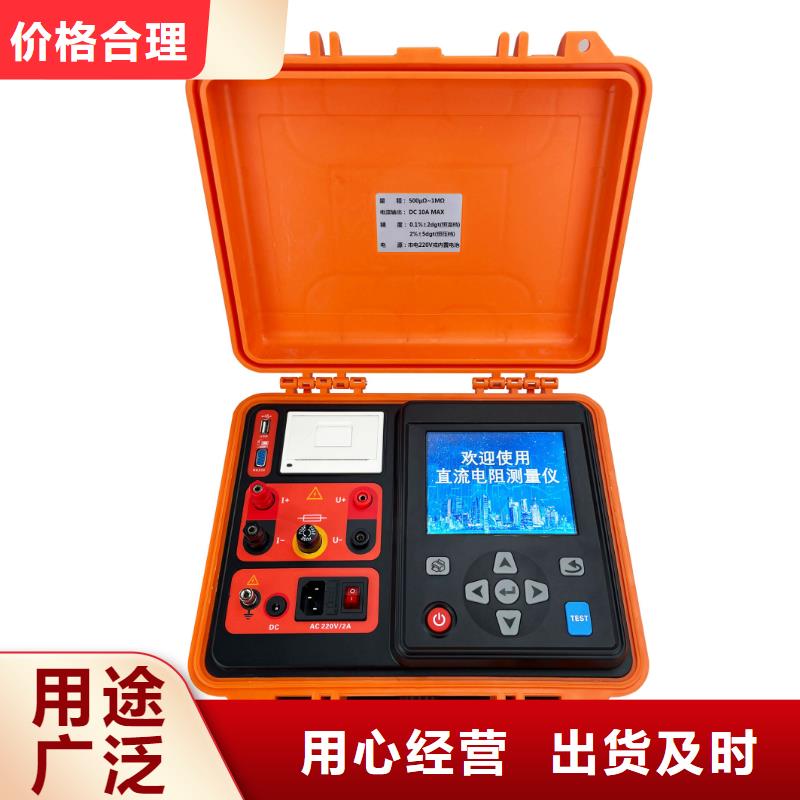

福建厦门直流电阻测试仪上图中，图三、图四、图五分别为测量低压Rac、Rba、Rcb的接线方法。2、开机、测试、打印开机后屏幕显示欢迎界面稍后显示初始界面，如下图◆选择电流：在初始界面，按循环键光标可在选择设置、查询数据、选择电流之间循环移动。将光标移动至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图：其中，R为实测电阻，Rt为折算电阻。（折算温度请参考本说明书：六、2 温度设置，如果不进行温度设置，则默认为上一次设定值）。当选择自动测试时，仪器会根据试品阻值情况自动选择合适的输出电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器电源断开，屏幕恢复初始状态，重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。（注意：应先按复位键，等待放电报警声音结束以后，再断电拆线，否则将有可能导致人员触电。）

福建厦门直流电阻测试仪使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图二）。图二此时顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。5.3.1直阻测试5.3.1.1参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图三）。图三“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的试验编号。测试绕组：选择需要测试的试品绕组，可选高、中、低压，分接位置：设置试品当前分接位置，分接位数值从1到40可选。测试相别：选择测试试品的单独一相阻值或三相阻值，可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”。 绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。测试电流：选择测试电流档位。
